一、 基本原理、優點及使用范圍
在道路現場進行高精度測量汽車速度，行駛距離和對汽車進行加速、制動和滑行考核，歷來均采用五輪儀。五輪儀較為堅固，操作方便，價格適中，在低中速范圍能較好滿足測試需要，但當速度高于100公里/小時時，路面稍許不平會引起輪盤跳動打滑，從而帶來測量誤差。而且五輪儀重量較重，特別對小型汽車成為一負載，限制了車速，因此五輪儀不能滿足小型車輛高速段的測試要求。

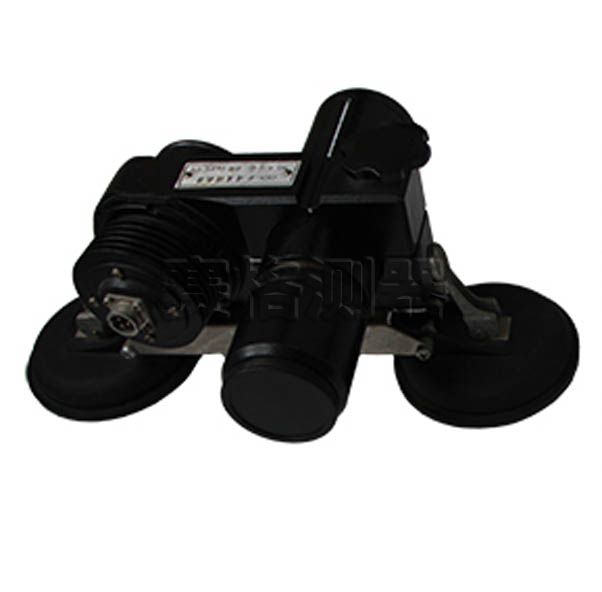

OES-II型非接觸光電傳感器采用特殊的大面積硅光電器件作探測器。使用時將儀器安裝在汽車外側，鏡頭對準用燈光照明的地面。汽車行駛時，地面的雜亂花紋經光學系統成像，并掃描過硅光電器件，經過光電轉換和空間濾波后，傳感器僅輸出一隨機窄帶正弦波信號，信號的頻率與車行速度成正比。將傳感器輸出的信號經TRF型帶通跟蹤濾波器濾波和整形后，轉換為標準TTL脈沖輸出，每一脈沖嚴格對應汽車相對地面走過的一段距離。將輸出信號經過計數和微機處理后就可實時顯示車行速度、路程、加速度和經過時間，并可將數據進行存儲和打印。
OES-II光電傳感器和TRF型跟蹤濾波器在測量精度上比五輪儀高出了一個數量級，在靈敏度、測量范圍等性能上超過國外同類產品。傳感器對不同類型的道路靈敏度相同（日本產品需手動調節放大器增益），在晴天陽光直射（無陰影）的現場可不開燈進行高精度測量，其光學系統設計獨特，汽車上下顛簸不影響測量精度。儀器響應極快，可有效測量汽車加速度和制動過程（日本產品不能有效測量＞0.6g的急速變化過程），同時設有白線信號輸出，用戶在現場可方便進行高精度自校。
OES-II光電傳感器和TRF型跟蹤濾波器可靠性極強，特別適用于汽車、拖拉機和摩托車外場路面行駛性能的高精度測試，由于其采用非接觸原理測量，還適用于火車、鋼板、編織布等運動目標的高精度測速測長。
該產品榮獲91年中國汽車工業科技進步二等獎和92年國家科技進步三等獎。
二、 OES-Ⅱ光電傳感器技術指標
l 輸出波形： 正弦波（>0.1Vp-p）
l 測速范圍： 0.5～250公里/小時
l 對應頻率： 35HZ～17.5KHZ
l 周期當量： 4mm/1周期或10mm/1周期
l 照明燈功率： DC12V、55w
l 光學視場： 50mm×60mm
l 工作距離： 照明燈距地面約600mm
探測頭前端距地面約500mm
l 高差影響： 工作距離在500±100mm內，測量誤差2%
l 其他功能： 有白線信號輸出
l 尺寸重量： 86mm×94mm×260mm，重2.5公斤
